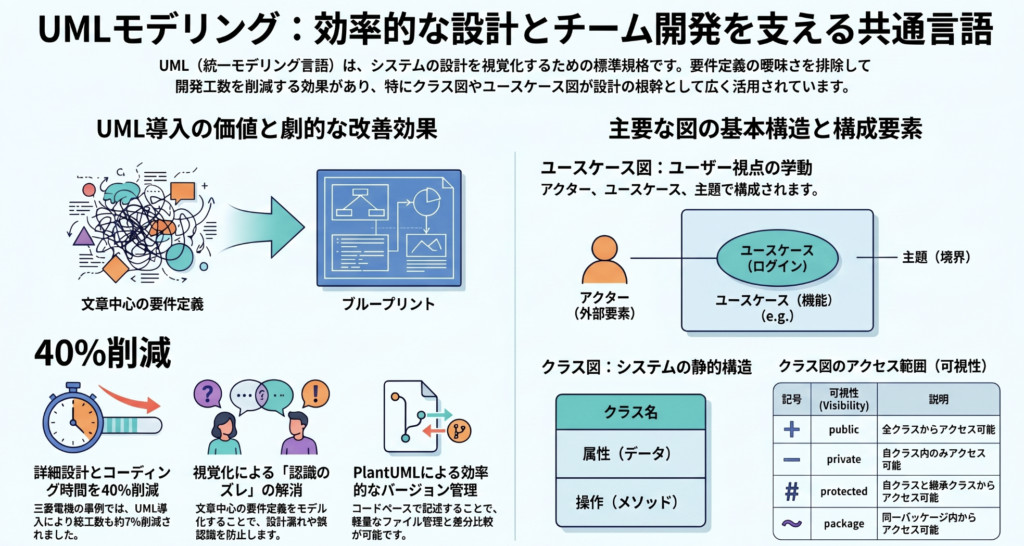

システムの仕様を視覚化するための標準規格であるUML（統一モデリング言語）の基礎知識と実践的な活用法を解説したものです。ユースケース図やクラス図、状態遷移図といった主要なダイアグラムの定義や具体的な記述ルールに加え、各図を導入することで開発者と非技術者間の認識齟齬を解消できるメリットを説いています。また、テキストベースで図を生成できるPlantUMLやオンライン共有ツールの活用により、設計情報のバージョン管理やチーム内でのリアルタイムな情報共有が可能になる点も紹介されています。実際の開発現場における改善事例では、上流工程でこれらのモデルを緻密に定義することで、結果的にコーディング工数の削減や設計精度の向上に繋がることが示されています。全体として、UMLは単なる作図法ではなく、ソフトウェア開発の品質と効率を支える不可欠なコミュニケーション基盤として位置付けられています。

UMLにはどのような図の種類があり、どう使い分けますか？

UML（統一モデリング言語）には全部で14種類の図（ダイアグラム）があり、大きく分けて**「構造図」「振る舞い図」「相互作用図」**の3つのカテゴリーに分類されます。システム開発の各工程や、説明したい対象・目的に応じてこれらを使い分けます。

特にシステム開発で多用される主要な図の種類と、それぞれの使い分けは以下の通りです。

1. 振る舞い図（システムの動作やプロセスの可視化）

ユーザー視点での動きや、業務の流れ、状態の変化などを表現する図です。

• ユースケース図
  • 用途・使い分け: エンドユーザー（アクター）の視点から、システムがどのように利用されるかを可視化したい場合に使います。システムの内部構造ではなく「ユーザーがこうしたらシステムがこう反応する」という要件を整理するため、要件定義の初期段階や、非技術者（顧客など）とシステムの目的をすり合わせるのに適しています。
• アクティビティ図
  • 用途・使い分け: 業務プロセスやデータフロー、複雑な制御ロジック（条件分岐や並行処理など）の流れを図式化する際に使います。フローチャートに似ており、処理の具体的な流れを設計・確認したい場合に用います。
• ステートマシン図（状態遷移図）
  • 用途・使い分け: 特定のオブジェクトが持つ状態（ステータス）が、どのようなイベント（入力）をきっかけに変化していくかを示したい場合に使います。予約システムや機器の制御など、状態の変化を伴うイベント駆動型の処理を設計するのに適しています。

2. 構造図（システムの静的な構造の可視化）

システムを構成する要素や、それらの関係性・配置などを表現する図です。

• クラス図
  • 用途・使い分け: システムを構成する要素（クラス）と、それが持つデータ（属性）や処理（操作）、およびクラス間の関係性を可視化する際に使います。コーディングに入る前にシステム全体の構造や成り立ちを整理するための「設計図」として、オブジェクト指向開発において最も基本となる図です。

3. 相互作用図（要素間のやり取りの可視化）

振る舞い図の一部でもありますが、オブジェクト同士の連携やメッセージの送受信に焦点を当てた図です。

• シーケンス図
  • 用途・使い分け: システムのオブジェクト間のやり取り（相互作用）を「時系列」で詳細に表現したい場合に使います。縦軸に時間、横軸にオブジェクトを配置し、どのタイミングでどのようなメッセージ（メソッドや操作）が送受信されるかを示すため、処理の具体的な流れを詳細に設計する際に重宝されます。

その他の図の使い分け

上記以外にも、目的を絞った様々な図が存在します。

• コンポーネント図: アプリケーションやシステムを構成するコンポーネントとその相互関係、インターフェースを記述したい場合に使用します。
• パッケージ図: 複数の要素をグループ化した「パッケージ」単位での分割構成や、依存関係を整理したい場合に使用します。
• 配置図（ディプロイメント図）: サーバーや端末といったハードウェアと、その上で動くソフトウェアの実行環境・ネットワーク構成など、物理的なアーキテクチャを示したい場合に使用します。

まとめると、 まずはユースケース図でシステムの要件や範囲を決め、アクティビティ図で業務プロセスを整理し、それをもとにクラス図でシステムの構造を設計し、シーケンス図で具体的な処理の時系列のやり取りを詳細化する、といった形で開発の工程や目的に応じて使い分けるのが一般的です。
